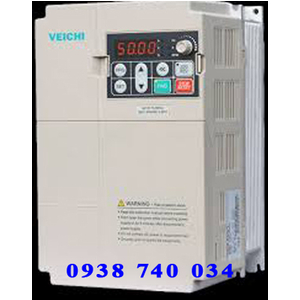

AC70 S2 004G , Biến tần Veichi vào 1 pha 220v ra 3 pha 220v , 4KW

Số hiệu chức năng

Tên gọi chức năng

Định nghĩa và phạm vi giá trị cài đặt

Cài đặt nhà máy

Thuộc tính

Trang tham khảo

Mã hóa truyền thông

E-00

Phưong thức điều khiển

0: Điều khiển vector vòng hở PG

1: Điều khiển V/F

1

〇

71

100H

E-01

Lệnh chạy

0: Điều khiển bàn phím

1: Điều khiển terminal

2：Điều khiển cổng truyền thông RS485

0

〇

71

101H

E-02

chọn tần số nhất định đường dẫn chính

0：Cài đặt nút nhấn bàn phím

1：biến trở bàn phím

2：Tín hiệu điện áp terminal VS1, 0～10V

3：Tín hiệu dòng điện terminal AS, 4～20mA

4：Tín hiệu điện áp terminal VS2, 10～10V

5：Tín hiệu xung terminal

6：Cổng truyền thông RS485

7：Điều khiển lên, xuống

8：Vận hành PID thông thừơng

9：Điều khiển PID ổn định áp suất

10：chưong trình vận hành

11：Vận hành Wobble

12：Lựa chọn terminal

1

〇

71

102H

E-09

Tần số lớn nhất

0.01～600.00Hz

50.00Hz

〇

75

109H

E-10

Tần số trên giới hạn

Tần số dưới giới hạn～tần số lớn nhất

50.00Hz

●

75

10AH

E-11

Tần số dưới giới hạn

0.00～tần số trên giới hạn

0.00Hz

●

75

10BH

E-12

Mô hinh vận hành tần số dưới giới hạn

0：Ngừng

1：Nhấn vận hành tần số dưới giới hạn

1

●

75

10CH

E-13

Thời gian tăng tốc 1

0.1～6500.0s

※

●

76

10DH

E-14

Thời gian giảm tốc 1

0.1～6500.0s

※

●

76

10EH

E-16

Tần số nhất định nút nhấn bàn phím

Tần số dưới giới hạn～tần số trên giới hạn

 50.00Hz

●

78

110H

E-17

Mô hình V/F

0：Đường cong momen không đổi

1：Đường cong momen xoắn xuống 1 (1.5 lần)

2：Đường cong momen xoắn xuống 2 (1.7 lần)

3：Đường cong momen xoắn xuống 3 (2.0 lần)

4：Đường cong tùy chỉnh

0

〇

78

111H

E-18

Tăng Momen

0.0%～25.0%

※

●

78

112H

E-19

Hằng số thời gian lọc

0.01～99.99

※

●

79

113H

E-20

Tần số sóng mang

0.7KHz～15.0KHz

※

●

79

114H

E-21

Đặc tính sóng mang

LED đơn vị: cài đặt liên quan sóng mang và tần số đầu ra

0：tần số đầu ra liên quan vô hiệu

1：tần số đầu ra liên quan hữu hiệu

LED hàng chục: Cài đặt liên quan nhiệt độ sóng mang

0：nhiệt độ module liên quan vô hiệu

1：nhiệt độ module liên quan hữu hiệu

LED hàng trăm: lựa chọn phương thức PWM

0：phương thức PWM cố định

1: phương thức PWM ngẫu nhiên 1

2：phương thức PWM ngẫu nhiên 2

LED hàng ngàn: kích hoạt nén dao động

0：chức năng nén dao động vô hiệu

1： chức năng nén dao động hữu hiệu

0010

●

80

115H

E-22

Bù trượt V/F

0%～200%

100%

〇

80

116H

E-23

Lựa chọn mô hình tiết kiệm điện năng

LED đơn vị: lựa chọn tiết kiệm điện năng tự động

0： vô hiệu

1： hữu hiệu

LED hàng chục: bù trượt V/F

0： vô hiệu

1： hữu hiệu

LED hàng trăm: bảo lưu

LED hàng ngàn: bảo lưu

0000

〇

81

117H

E-24

Chức năng điều tiết tự động điện áp

0：Vô hiệu

1：hữu hiệu toàn quá trình

2：chỉ vô hiệu khi giảm tốc

3：chỉ hữu hiệu khi giảm tốc

1

●

81

118H

E-25

Tần số điểm động

0.50Hz ～tần số trên giới hạn

5.00Hz

●

81

119H

E-26

Thời gian tăng tốc điểm động

0.1～6500.0s

2.0s

●

81

11AH

E-27

Thời gian giảm tốc điểm động

0.1～6500.0s

2.0s

●

81

11BH

E-28

Tần số khởi động

0.00～60.00Hz

0.50Hz

〇

82

11CH

E-29

Thời gian duy trì tần số khởi động

0.0～20.0s

0.0s

〇

82

11DH

E-30

Lựa chọn khởi động

LED đơn vị: lựa chọn phưong thức khởi động

0：khởi động do tần số khởi động

1：khởi động DC phanh trước sau đó từ tần số khởi động

2：Theo dõi tốc độ mới khởi động

LED hàng chục: bảo lưu

LED hàng trăm: phương hướng theo dõi tốc độ

0：chỉ tìm ở hướng vận hành

1：tìm hai hứơng

LED hàng ngàn: phưong thức theo dõi tốc độ

0：theo dõi phần mềm

1：theo dõi phần cứng

※000

〇

82

11EH

E-31

Lựa chọn tắt điện rồi khởi động lại

0：vô hiệu

1：hữu hiệu

0

●

83

11FH

E-32

Thời gian chờ tắt điện rồi khởi động lại

0.0～10.0s

0.5s

●

83

120H

E-33

Tần số ngừng tự do

0.00～60.00Hz

0.00Hz

●

83

121H

E-34

Phưong thức ngừng máy

0：giảm tốc ngừng máy

1：ngừng máy tự do

0

●

84

122H

E-35

Dòng điện điều khiển DC

0～150%

50%

●

84

123H

E-36

Thời gian điều khiển DC khi ngừng máy

0.0～30.0s

0.0s

●

84

124H

E-37

Tần số bắt đầu điều khiển DC khi ngừng máy

0.00～60.00Hz

0.00Hz

●

84

125H

E-38

Thời gian điều khiển DC khi khởi động

0.0～10.0s

0.0s

●

84

126H

E-39

Tần số nhảy 1

0.00～600.0Hz(Fmax)

0.00Hz

●

85

127H

E-40

Tần số nhảy 2

0.00～600.0Hz(Fmax)

0.00Hz

●

85

128H

E-41

Tần số nhảy 3

0.00～600.0Hz(Fmax)

0.00Hz

●

85

129H

E-42

Phạm vi tần số nhảy

0.00～5.00Hz

0.00Hz

●

85

12AH

E-43

Số lần tự hồi phục sau sự cố

0： Đóng

1～3： Khởi động

0

●

85

12BH

E-44

Thời gian chờ tự hồi phục sau sự cố

0.1～20.0s

1.0s

●

85

12CH

E-45

Thời gian hâm nóng máy

0.0～6500s

0.0s

●

86

12DH

E-46

Lựa chọn phương hướng vận hành

0： Phù hợp phương hướng đặt

1：Ngược lại phương hướng đặt

2： Chống ngược hướng vận hành

0

〇

86

12EH

E-47

Thời gian chết chạy thuận nghịch

0.0～10.0s

0.0s

●

86

12FH

E-48

Lựa chọn hoạt động quạt làm mát

0： Sau khi cấp điện biến tần thì quạt hoạt động

1： Ngừng máy có liên quan đến nhiệt độ, vận hành thì quạt vận hành

2： Ngừng máy quạt ngừng, vận hành có liên quan đến nhiệt độ

※

●

86

130H

E-49

Lựa chọn phưong thức bảo vệ biến tần

LED đơn vị: Lựa chọn bảo vệ điện áp qua giảm tốc

0： Vô hiệu

1： Hữu hiệu

LED hàng chục: Lựa chọn bảo vệ mất pha đầu ra

0： Vô hiệu

1： Hữu hiệu

LED hàng trăm: Lựa chọn bảo vệ mất pha đầu vào

0： Vô hiệu

1： Hữu hiệu

LED hàng ngàn: Lựa chọn bảo vệ quá nhiệt quá tải biến tần

0： Ngừng máy tự do

1： Vận hành giới hạn dòng điện

0※11

●

87

131H

E-50

Giá trị cài đặt hệ số thermistor điện tử

30%～120% (nhỏ hơn 30 thì chức năng này vô hiệu)

0%

●

88

132H

E-51

Giá trị giới hạn dòng điện bảo vệ mất tốc độ

100%～250%

160 G

120 P

●

88

133H

E-52

Giá trị điện áp bus bảo vệ mất tốc độ

105～160%

140%

●

89

134H

E-53

Giá trị điện áp khống chế quá áp khi giảm tốc và năng lượng tiêu hao khi điều khiển hoạt động

105～160%

135%

●

89

135H

E-54

Tỷ suất năng lượng tiêu hao khi điều khiển hoạt động

0～100%

80%

●

89

136H

E-55

Giá trị bảo vệ thiếu áp bus

60～90%

65%

●

89

137H

E-56

Bảo lưu

89

138H

E-57

Bảo lưu

89

139H

E-58

Bảo lưu

89

13AH

E-59

Hệ số tỷ lệ hiển thị chuyển đổi tốc độ

0.1～2000.0%

100.0%

●

89

13BH

E-60

Tỷ lệ điện áp đầu ra biến tần

50～110%

100%

〇

89

13CH

E-61

Cài đặc G/P

0： Dạng G

1： Dạng P

0

〇

90

13DH

E-62

Thời gian ổn định theo dõi chuyển đổi tốc độ

0.200～10.000s

0.600s

●

90

13EH

E-63

Bảo vệ sửa đổi tham số

0：Có thể sửa đổi tất cả tham số

1：Có thể sửa đổi cài đặt nút nhấn bàn phím

2：Cấm sửa đổi tất cả tham số

0

●

90

13FH

E-64

Tham số khởi tạo

0：Không thao tác

1：Hồi phục giá trị cài đặt nhà máy

2：Xóa lịch sử lỗi

3：Lưu giá trị tham số biến tần chuyển sang bàn phím

4：Giá trị tham số lưu ở bàn phím chuyển sang biến tần

0

〇

90

140H

E-65

Mật mã nhà máy

0～9999

0

●

91

141H

E-66

Tìm kiếm tin tức

0：Không thao tác

1：Trạng thái giám sát tìm kiếm

2：Sự cố tìm kiếm tin tức

0

●

91

142H

E-67

Lựa chọn chống nhiễu

LED đơn vị: Chống nhiễu quá áp

0：Vô hiệu

1：Hữu hiệu

LED hàng chục: Chống nhiễu SC

0：Vô hiệu

1：Chống nhiễu SC 1

2: Chống nhiễu SC 2

LED hàng trăm: Chống nhiễu quá dòng

0：Vô hiệu

1：Chống nhiễu quá dòng 1

2: Chống nhiễu quá dòng 2

LED hàng ngàn: Chống quá dòng khi giảm tốc

0: Vô hiệu

1: Hữu hiệu

2: Chức năng hữu hiệu giảm tần số quá dòng

0001

●

94

143H

Số hiệu chức năng

Tên gọi chức năng

Định nghĩa và phạm vi giá trị cài đặt

Cài đặt nhà máy

Thuộc tính

Trang tham khảo

Mã hóa truyền thông

F-01

Lựa chọn tín hiệu đầu vào 1 (X1)

0： Vô hiệu

1：Vận hành chạy nhấp chạy thuận

2：Vận hành chạy nhấp chạy nghịch

3：Tự do ngừng máy

4：Reset lỗi

5：Điểu khiển đa cấp tốc độ 1

6：Điều khiển đa cấp tốc độ 2

7：Điều khiển đa cấp tốc độ 3

8：Điều khiển đa cấp tốc độ 4

9：Tăng/giảm tần số vận hành tăng UP

10：Tăng/giảm tần số vận hành giảm DW

11： Chế độ điều khiển 3 dây

12： Bỏ điều khiển PID

13： Cảnh báo lỗi ngoài

14：Lựa chọn thời gian tăng giảm tốc độ terminal 1

15：Lựa chọn thời gian tăng giảm tốc độ terminal 2

16：Lựa chọn đường dẫn cài đặt tần số terminal 1

17：Lựa chọn đường dẫn cài đặt tần số terminal 2

18：Lựa chọn đường dẫn cài đặt tần số terminal 3

19：Lựa chọn đường dẫn cài đặt tần số terminal 4

20：Tạm ngừng chương trình vận hành

21：Khởi động lại chương trình vận hành

22：Timer kích hoạt terminal

23：Timer xóa terminal

24：Counter xóa terminal

25：Terminal đầu vào đồng hồ báo giờ Counter

26：Lựa chọn ưu tiên đường dẫn terminal

27：Chạy thuận

28：Chạy nghịch

27

〇

94

201H

F-02

Lựa chọn tín hiệu đầu vào 2 (X2)

28

〇

94

202H

F-03

Lựa chọn tín hiệu đầu vào 3 (X3)

1

〇

94

203H

F-04

Lựa chọn tín hiệu đầu vào 4 (X4)

2

〇

94

204H

F-05

Lựa chọn tín hiệu đầu vào 5 (X5)

3

〇

94

205H

F-06

Lựa chọn tín hiệu đầu vào 6 (X6)

4

〇

94

206H

F-07

Lựa chọn phương thức tín hiệu đầu vào

LED đơn vị: phương thức phục hồi terminal tự do ngừng máy

0：Sau khi ngắt kết nối phục hồi lệnh ban đầu, có theo dõi tốc độ

1：Sau khi ngắt kết nối phục hồi lệnh ban đầu

2：Sau khi ngắt kết nối phục hồi lệnh ban đầu, không theo dõi tốc độ

LED hàng chục: Cài đặt tần số bắt đầu điều khiển terminal tăng giảm

0：Sau khi vận hành thì terminal UP/DW điều tiết

1：Trước tiên vận hành tần số tức thời khi ngừng máy, sau đó lại vận hành UP/DW điều tiết

2：Trước tiên vận hành tần số cài đặt trước [F70], sau đó lại vận hành UP/DW điều tiết

LED hàng trăm: Lựa chọn phạm vi hữu hiệu của nút STOP/RESET bàn phím

0：Chỉ có hiệu khi bàn phím điều khiển

1：Có hiệu ở tất cả phương thức điều khiển

LED hàng ngàn: Lựa chọn phương thức vận hành terminal sau khi reset lỗi

0：terminal điều khiển có thể trực tiếp mở máy

1：Terminal điều khiển trước tiên phải tắt mới có thể mở máy

1001

〇

96

207H

F-08

Lựa chọn phương thức điều khiển hoạt động terminal

LED đơn vị: phương thức điều khiển terminal

0：điều khiển hoạt động tiêu chuẩn

1：điều khiển hoạt động 2 dây

2：điều khiển hoạt động 1 3 dây

3：điều khiển hoạt động 2 3 dây

4：điều khiển hoạt động 3 3 dây

5: điều khiển hoạt động 4 3 dây

LED hàng chục: bảo lưu

LED hàng trăm: bảo lưu

LED hàng ngàn: bảo lưu

0000

〇

96

208H

F-57

Giới hạn trên đầu vào đối ứng tần số cài đặt

［F-56］～Tần số lớn nhất

50.00Hz

●

107

239H

F-58

Lựa chọn đặc tính tín hiệu đầu vào

LED đơn vị: lựa chọn đặc tính đầu vào VS1

0：Đặc tính chính

1：Đặc tính phụ

LED hàng chục: lựa chọn đặc tính đầu vào AS

0：Đặc tính chính

1：Đặc tính phụ

LED hàng trăm: lựa chọn đặc tính đầu vào VS2

0：Đặc tính chính

 1：Đặc tính phụ

LED hàng ngàn: lựa chọn đặc tính đầu vào xung

0：Đặc tính chính

1：Đặc tính phụ

0000

●

107

23AH

F-59

Hằng số thời gian lọc đầu vào analog terminal

0.01～5.00

0.50

●

107

23BH

F-60

Lựa chọn terminal đầu ra (AO1)

0：Đóng tín hiệu đầu ra

1：chuyển tốc/tần số đầu ra

2：dòng điện đầu ra

3：chuyển tốc/tần số mặc định

4：Lượng mặc định PID

5：Lượng phản hồi PID

6：Điện áp DC bus

7：Điện áp đầu ra

1

●

108

23CH

F-61

Lựa chọn terminal đầu ra (AO2)

3

●

108

23DH

F-62

Lựa chọn phương thức đầu ra analog

LED đơn vị: lựa chọn tín hiệu đầu ra AO2

0：Đầu ra xung tần số

1：0～20mA

2：4～20mA

3：0～10V

LED hàng chục: lựa chọn tín hiệu đầu ra AO1

0：0～10V

1：0～20mA

2：4～20mA

LED hang trăm: bảo lưu

LED hang ngàn: bảo lưu

0003

●

108

23EH

F-63

Tăng tín hiệu đầu ra (AO1)

25%～200%

100%

●

109

23FH

F-64

Tăng tín hiệu đầu ra (AO2)

25%～200%

100%

●

109

240H

F-65

Điều chỉnh điểm 0 tín hiệu đầu ra (AO1)

-10.0%～10.0%

0.0%

●

109

241H

F-66

Điều chỉnh điểm 0 tín hiệu đầu ra (AO2)

-10.0%～10.0%

0.0%

●

109

242H

F-67

Điện áp dưới giới hạn đầu vào nút nhấn bàn phím

0.00V ～［F-68］

0.20V

●

109

243H

F-68

Điện áp trên giới hạn đầu vào nút nhấn bàn phím

［F-67］～ 5.50V

4.80V

●

109

244H

F-69

Tăng nút nhấn bàn phím

0.00～5.00

1.00

●

109

245H

F-70

Tần số cài đặt trước terminal UP/DW

0.00Hz～Tần số trên giới hạn

0.00Hz

●

109

246H

F-71

Tần số ghi nhớ khi mất điện UP/DW

0.00Hz～Tần số giới hạn trên

0.00Hz

〇

109

247H

Số hiệu chức năng

Tên gọi chức năng

Định nghĩa và phạm vi giá trị cài đặt

Cài đặt nhà máy

Thuộc tính

Trang tham khảo

Mã hóa truyền thông

H-52

Công suất động cơ ngạch định

0.4～1100.0KW

※

〇

117

334H

H-53

Tần số động cơ ngạch định

0.00～600.00Hz

50.00Hz

〇

117

335H

H-54

Chuyển tốc động cơ ngạch định

0～18000RPM

※

〇

117

336H

H-55

Điện áp động cơ ngạch định

0～1500V

※

〇

117

337H

H-56

Dòng điện động cơ ngạch định

0.1～1000.0A

※

〇

117

338H

H-57

Dòng điện động cơ không tải

0.01～650.00A

※

〇

117

339H

H-58

Điện trở kháng stator động cơ

0.001～65.000Ω

※

〇

118

33AH

H-59

Điện trở kháng Rotor động cơ

0.001～65.000Ω

※

●

118

33BH

H-60

Điện cảm stator rotor động cơ

0.1～6500.0mH

※

●

118

33CH

H-61

Hộ cảm stator rotor động cơ

0.1～6500.0mH

※

●

118

33DH

H-62

Lựa chọn tham số động cơ tự chỉnh

0: không thao tác

1: Dò động

2: Dò tĩnh

0

〇

118

33EH

H-63

Hệ số từ bão hòa 1 động cơ

0～9999

※

●

118

33FH

H-64

Hệ số từ bão hòa 2 động cơ

0～9999

※

●

118

340H

H-65

Hệ số từ bão hòa 3 động cơ

0～9999

※

●

118

341H

H-66

Thiết lập trạm chủ Unicom

0：Động cơ liên kết từ trạm

1：Phương thức trạm chủ 1

2：Phương thức trạm chủ 2

0

●

119

342H

H-67

Địa chỉ máy

1～247

1

●

119

343H

H-68

Định dạng dữ liệu

0： （N，8，1）Không kiểm nghiệm

1：（E，8，1）Kiểm nghiệm ngẫu nhiên

2：（O，8，1）Kiểm nghiệm ngoài dự đoán

3: (N，8，2) Không kiểm nghiệm

3

〇

119

344H

H-69

Tốc độ truyền

0：1200bps

1：2400bps

2：4800bps

3：9600bps

4：19200bps

5：38400bps

3

〇

119

345H

H-70

Tỷ suất tần số cài đặt truyền thông

0.00～20.00

 1.00

●

119

346H

H-71

Thời gian quá thời gian truyền thông

0.0～6500.0s

10.0s

●

119

347H

H-72

Chế độ giao động ngắt truyền thông RS485

0： báo lỗi và tự do ngừng máy

1：không báo lỗi tiếp tục vận hành

2: không báo lỗi ngừng máy

1

●

119

348H

H-73

Phản ứng chậm

0.000～1.000s

0.005s

●

120

349H

H-74

Giới hạn dưới điện áp động tác giảm tốc dừng tức thời

0%～200%

20%

●

120

34AH

 Chủng loại

Động tác biến tần khi phát sinh lỗi

Lỗi thiết bị

Khi biến tần phát hiện lỗi, có thể xuất hiện nhựng trường hợp sau:

● Trên bàn phím xuất hiện chữ có nội dung lỗi

● Đầu ra biến tần ngắt, động cơ tự do dần dần ngừng

● Khi lựa chọn chức năng [F-31/F-32] là 1 (lỗi đầu ra), đầu ra thường mở collector của đầu ra terminal Y1/Y2 có hiệu

● Khi lựa chọn chức năng [F-30] là 1 (lỗi đầu ra), TA-TC thường đóng, TB-TC thường mở

● Đối với các hiện tượng lỗi như thiếu áp trong vận hành (LU2), quá áp (OU), hệ thống bất thường (SC), quá dòng (OC), quá tải (OL),  nếu như không lựa chon [E-43] là 0, lúc này nếu phát sinh lỗi, biến tần sẽ thông qua thời gian định sẵn khi cài đặt [E-44] tự động khởi động lại

Lỗi bên ngoài

Có một vài trường hợp sử dụng, các tín hiệu lỗi tử thiết bị bên ngoài có lien quan vào hệ thống kiểm soát tần số, làm công dụng chuyển đổi điều khiển, bảo vệ, giám sát, lúc này nếu như nếu như định nghĩa terminal đầu vào tiếp điểm đa chức năng làm “lỗi bên ngoài”, thì khi đó tín hiệu lỗi của thiết bị bên ngoài có liên quan sẽ có hiệu, biến tần sẽ ngắt đầu ra và phát tín hiệu lỗi.

Hiển thị bàn phím

Mã lỗi

Loại hình lỗi

Nguyên nhân có thể lỗi

Cách khắc phục

L.U.1

Khi ngừng máy quá thấp

● Nguồn điện áp quá thấp

● Điện áp kiểm soát mạch bất thường

● Kiểm tra nguồn đầu vào, loại bỏ lỗi

● Nhờ trợ giúp kỹ thuật nhà máy

E.LU2

Thiếu áp trong vận hành

● Nguồn điện áp quá thấp

● Dung lượng mạng điện quá nhỏ, hoặc trong mạng điện có dòng điện xung kích quá lớn

● Bên trong biến tần contactor DC chính không đóng.

● Kiểm tra nguồn điện, loại bỏ lỗi

● Sửa đổi hệ thống cung cấp điện

● Nhờ trợ giúp kỹ thuật nhà máy

E.oU1

Quá áp trong lúc tăng tốc

● Nguồn điện áp dao động quá giới hạn

● Khởi động trong lúc động cơ đang quay

● Kiểm tra điện áp mạng điện, loại bỏ lỗi

● Đợi động cơ ngừng hẳn mới khởi động lại, và cài đặt [E-30] là 1 hoặc 2

E.oU2

Quá áp trong lúc giảm tốc

● Thời gian giảm tốc cài đặt quá ngắn

● Quán tính tải quá lớn

● Nguồn điện áp dao động quá giới hạn

● kéo dài thích đáng thời gian giảm tốc

● Giảm quán tính tải, hoặc tăng dung lượng biến tần, hoặc thiết kế them thắng

● Kiểm tra nguồn đầu vào, loại bỏ lỗi

E.oU3

Quá áp trong lúc tốc tộ không đổi

● Nguồn điện áp dao động quá giới hạn

● Kiểm tra nguồn đầu vào, loại bỏ lỗi

● lắp đặt Reactor đầu vào

E.oU4

Quá áp khi ngừng máy

● Nguồn điện áp dao động qu á giới hạn

● Kiểm tra nguồn đầu vào, loại bỏ lỗi

● Nhờ trợ giúp kỹ thuật nhà máy

E.oC1

Quá dòng trong lúc tăng tốc

● Cài đặt thời gian tăng tốc quá ngắn

● Khởi động trong lúc động cơ đang quay

● Cài đặt đường đặc tính V/F không thích hợp hoặc Momen khởi động quá cao

● Công suất biến tần quá nhỏ

● Kéo dài thích đáng thời gian tăng tốc

● Đợi khi động cơ ngừng hoàn toàn mới khởi động lại, và cài đặt [E-30] là 1 hoặc 2

● Cài đặt lại đường đặc tính V/F hoặc momen khởi động

● Sử dụng biến tần có công suất thích hợp

E.oC2

Quá dòng trong lúc giảm tốc

● Cài đặt thời gian giảm tốc quá ngắn

● Quán tính tải quá lớn

● Công suất biến tần quá nhỏ

● kéo dài thích đáng thời gian giảm tốc

● Tiếp thêm bên ngoài điện trở kháng hoặc thắng

● Sử dụng biến tần có công suất thích hợp

E.oC3

Quá dòng trong lúc tốc độ không đổi

● Tải đột nhiên biến đổi

● Mạng điện điện áp thấp

● Kiểm tra và loại bỏ tình trạng thay đổi tải

● Kiểm tra nguồn đầu vào, loại bỏ lỗi

E.oL1

Quá tải động cơ

● Cài đặt đường đặc tính V/F không thích hợp hoặc Momen khởi động quá cao

● Mạng điện điện áp quá thấp

● Cài đặt hệ thống bảo vệ quá tải động cơ không thích đáng

● Rotor bị kẹt hoặc tải quá nặng

● vận hành động cơ ở tốc độ thấp trong thời gian dài

● Cài đặt lại đường đặc tính V/F hoặc momen khởi động

● Kiểm tra nguồn đầu vào

● Cài đặt tham số [H-56] không hợp lý

● Điều chỉnh tải hoặc lựa chọn công suất biến tần phù hợp

● Nếu muốn vận hành tốc độ thấp trong thời gian dài, cần lựa chọn động cơ có tần số chuyên dụng

E.oL2

Quá tải biến tần

● tải quá nặng

● Cài đặt thời gian tăng tốc quá ngắn

● Khởi động trong lúc động cơ đang quay

● Cài đặt đường đặc tính V/F không thích hợp hoặc Momen khởi động quá cao

● Sử dụng công suất biến tần phù hợp

● Kéo dài thích đáng thời gian tăng tốc

● Đợi động cơ ngừng hoàn toàn mới khởi động lại, và cài đặc [E-30] là 1 hoặc 2

● Cài đặt lại đường đặc tính V/F hoặc Momen khởi động

E. SC

Hệ thống bất thường

● Cài đặt thời gian tăng tốc quá ngắn

● Ngắn mạch giữa các pha đầu ra biến tần với nhau hoặc pha đầu ra với đất

● Hư module

● Nhiễu điện từ

● Kéo dài thích đáng thời gian tăng tốc

● Kiểm tra thiết bị xung quanh, loại bỏ lỗi sau đó khởi động lại

● Nhờ trợ giúp kỹ thuật nhà máy

● Kiểm tra lại hệ thống dây điện, tiếp đất, che chắn và dựa theo yêu cầu để xử lý

E.oH

Quá nhiệt biến tần

● Nhiệt độ môi trường quá cao

● Ống thông gió bị ngẽn

● dây cắm kết nối quạt làm mát bị lỏng

● Hư quạt làm mát

● Lỗi mạch phát hiện nhiệt độ

● Sử dụng biến tần trong môi trường phù hợp với quy cách yêu cầu

● Làm thông ống gió

● Kiểm tra và cắm lại dây kết nối

● Đổi quạt làm mát cùng model

● Nhờ trợ giúp kỹ thuật nhà máy

E.TE1

Lỗi kiểm tra động cơ tĩnh

● Quá thời gian kiểm tra động cơ

● khởi động kiểm tra tĩnh trong lúc động cơ quay

● Công suất của động cơ với biến tần chênh lệch quá lớn

● Cài đặt tham số động cơ sai

● Kiểm tra dây kết nối động cơ

● Đợiđộng cơ ngừng ổn định mới tiến hành kiểm tra

● Đổi biến tần có công suất phù hợp

● Dựa vào nhãn động cơ cài đặt lại

E.TE2

Lỗi kiểm tra động cơ quay

● Khởi động kiểm tra trong lúc động cơ quay

● Kiểm tra động cơ có tải

● Kiểm tra động cơ quá thời gian

● Công suất động cơ và biến tần chênh lệch quá lớn

● Cài đặt tham số độngcoơ sai

● Đợiđộng cơ ngừng ổn định mới tiến hành kiểm tra

● Bỏ tải động cơ, kiểm tra lại

● Kiểm tra dây kết nối động cơ

● Thay đổi công suất biến tần phù hợp

● Dựa vào nhãn động cơ cài đặt lại

93SE

Lỗi lưu trữ

● Quá trình lưu trữ bị nhiễu điện từ

● Hư EEPROM

● Nhập lại và lưu trữ

● Nhờ trợ giúp kỹ thuật nhà máy

LIFE

Bảo lưu

●

Nhờ trợ giúp kỹ thuật nhà máy

ERR1

Mất pha đầu vào

● Nguồn đầu vào ba pha biến tần mất pha

● Kiểm tra điện áp nguồn đầu vào 3 pha và số lượng pha

● Kiểm tra dây nối nguồn đầu vào 3 pha

ERR2

Mất pha đầu ra

● Đầu ra 3 pha biên tấn không lien kết được với 3 pha động cơ

● Kiểm tra dây lien kết giữa biến tần với motor, dây tiếp đất, cách điện động cơ

ERR3

Lỗi kiểm tra dòng điện

● Lỗi kiểm tra mạch điện

● Mất cân bằng giữa các pha động cơ

● Nhờ trợ giúp kỹ thuật nhà máy

● Kiểm tra động cơ dây kết nối

ERR4

Lỗi bên ngoài biến tần

● Thiết bị bên ngoài bảo vệ hoạt động lỗi

● Kiểm tra thiết bị bên ngoài

ERR5

Lỗi vận hành Wobble

● Người dùng cài đặt tham số vận hành Wobble không chính xác

● Cài đặt lại tham số vận hành Wobble

ERR6

Lỗi liên kết bàn phím

● Lỗi dây liên kết bàn phím

● Hư nút bàn phím

● Kiểm tra dây liên kết bàn phím

● Nhờ trợ giúp kỹ thuật nhà máy

E.CPE

Lỗi sao chép tham số

● Sao chép tham số truyền thông sai

● Sao chép bàn phím và biến tần không tương thích

● Kiểm tra dây kết nối

● Sử dụng bàn phím bên ngoài chính xác theo chỉ định

E.CE

Truyền thông RS485 bất thường

● Cài đặt tốc độ truyền không chính xác

● Dây kết nối truyền thông đứt

● Thiết lập định dạng truyền thông không chính xác

● Thiết lập tốc độ truyền phù hợp

● Kiểm tra dây kết nối truyền thông

● Thiết lập định dạng truyền thông phù hợp

SEn

Lỗi phản hồi cảm biến

● cảnh báo khi tín hiệu phản hồi analog vận hành PID nhỏ hơn [H-28]

● Dây kết nối phản hồi PID quá xấu

● Lỗi phản hồi của của cảm biến

● Lỗi mạch đầu vào phản hồi

● Xác nhận trạng thái cảmbiến, nếu như hư thì đổi cái mới

● Sửa dây kết nối

● Điều chỉnh loại hình đườngtr uyền phản hồi

E.PAn

Lỗi kết nối  bàn phím

1. Lỗi liên kết bàn phím không thành

2.Phụ kiện kết nối bàn phím bị hư

1. Kiểm tra dây kết nối bàn phím

2. Nhờ trợ giúp kỹ thuật nhà máy
